VKR燒嘴-臺車式熱處理爐節能技術改造

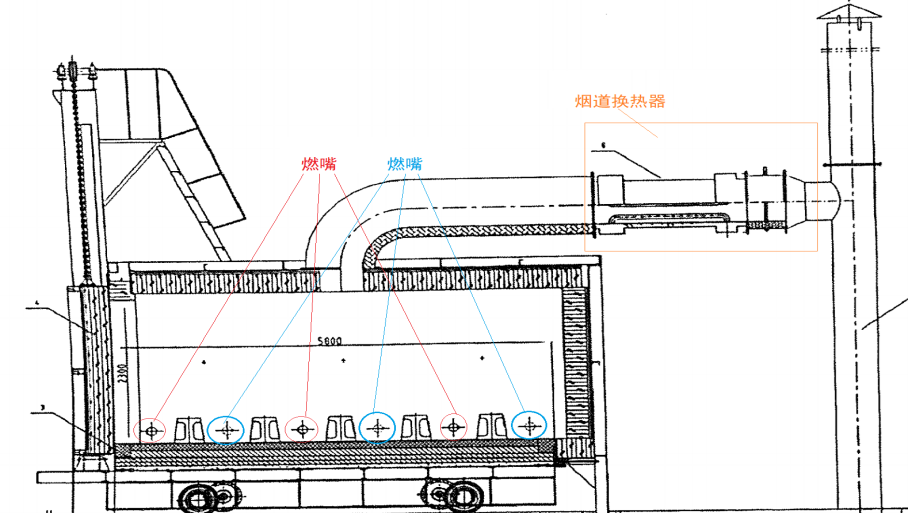

??某廠生產的一臺高溫臺車式燃?xì)鉅t，使用爐溫：950攝氏度燃料為：天燃?xì)?，爐體有效內徑5800*3100*2300,6只SINCO BIO165KB的平焰燒嘴底部水平交叉對置安裝；總的煙氣管道換熱風；要求做節能，減排改造；下面壢合博小編就給大家來講解一下臺車爐改造-VKR自身預熱式燒嘴的應用。

??額定總的功率：3000KW；直接燃燒的方式，這個爐內氣氛，溫度均勻性都有要求，采用脈沖燃燒方式，火焰長度要求不能有火焰接觸工作，防止工件的局部加熱溫度過高；

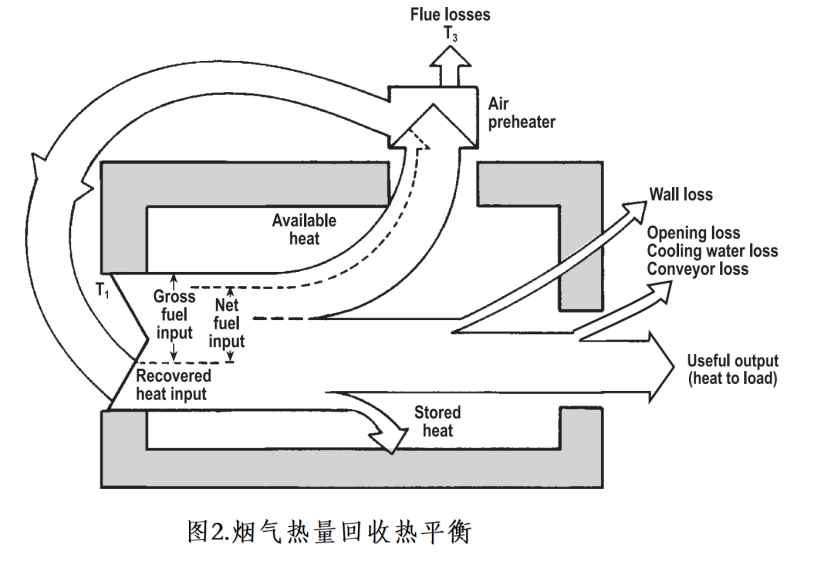

??通過換熱器煙氣中的熱量回收返回爐內，如上圖所示。提高熱量利用率。

??回收利用煙氣熱量簡單的方法就是采用換熱器對助燃空氣進行預熱。這種方法既可以提高助燃空氣溫度，增加空氣帶入的物理顯熱還可以降低煙氣排放溫度，降低煙氣熱損失，改善煙氣對環境的影響。

??按上述天然氣燃燒條件，爐溫1000℃，采用空氣預熱器回收煙氣熱量，通過換熱將空氣溫度由室溫提高至350℃，排煙溫度降至500℃為例進行理論計算：

??結果表明有效熱利用可以高達82.7%，但這個是理論值，因?yàn)橐獙?duì)換熱器進行保護，在煙道中還需摻冷風、爐門的開關，各種散熱等，實際的熱利用率在70%左右。以上的設計明顯的節能效果，但為了進一步的節能，以及減少Nox CO等的排放，我們提出如下的方案；

??采用自身預熱式燒嘴替代現在的燒嘴+換熱器的模式；

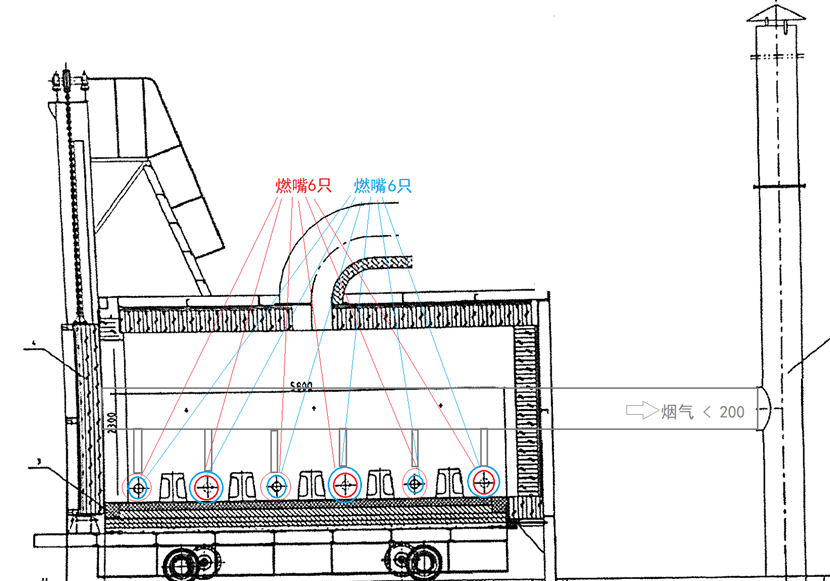

??改造后兩側各新增加3只燒嘴，每只燒嘴的額定功率為150KW，總計燒嘴為12只，總功率達3000KW不變；布按之前的布置，采用脈沖燃燒方式控制溫度；改造如下圖所示；

??改造對比說明；

??一、換熱器的選擇,煙道集中換熱原則上只能安裝一個換熱器做到一次換熱（或是說一級換熱），這樣就決定了換熱的溫度及材料問題的矛盾；現在的集中換熱因?yàn)橐紴V燒嘴本射只能承受450度的熱風溫度，還有管道傳輸，熱風蝶閥等因素，所以實際的排煙溫度就可能超過500度了；

??選用VKR自身預熱式的燒嘴由于采用燒嘴自射預熱的三級換熱器，加裝在燒嘴本體上面，并且換熱器由1個變?yōu)?2個換熱器，的增加了換熱面積，可以實現排煙溫度低于200度；但由于燃燒制造的原因每只燒嘴的大功率不能做到很大，故必須要將燒嘴數量增加；增大了投入的成本；需要通過后面的運行費用中節省出來；

??二、成本對比分析；

??臺車爐按額定功率的50%運行總功率動行來計算，3000KW*50%=1500KW即每小時耗氣量約150方天燃?xì)庾笥?，目前天燃?xì)獾某杀景?元來計算；即全年燃料運行成本在800萬左右；通過改造成的燃燒系統運行成本節省能源在10-20%之間，每年至少節能80萬元；

??投入的改造費用為每只燒嘴按10萬元計算，總計燃燒系統改造費用為120萬元；回收期在1-1.5年；

??除此之外實際上還降低了Nox的排放；

??(注：以下為初步方案，還需要進一步的實際溝通后才能確認；比如；

??1、增加的燒嘴位置是否可行，是否需要調整，是否會影響爐內氛或是工作局部過熱；

??2、煙道的改裝是否可行；

??4、燃?xì)獾膲毫帮L(fēng)機壓力是否可以達到要求，是否可以利舊等；

??5、需要具體探討配合運行軟件及爐子的控制實現智能化及節能等）
